Wartungseinheiten

Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 1/4"i

  Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft Zweistufig mechanisch wirkender Filter mit 20 µm Als Reinigungsstufe vor dem Druckminderer Geringer Druckabfall Halbautomatische Entwässerung   Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 235 mm Maß D 80 mm Maß E 66 mm Kond.beh.Volumen 170 cm³ Maß C 80 mm

 Filter

Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 184 mm Maß D 80 mm Maß E 66 mm Anschluss Manometer G 1/4"i Maß C 80 mm

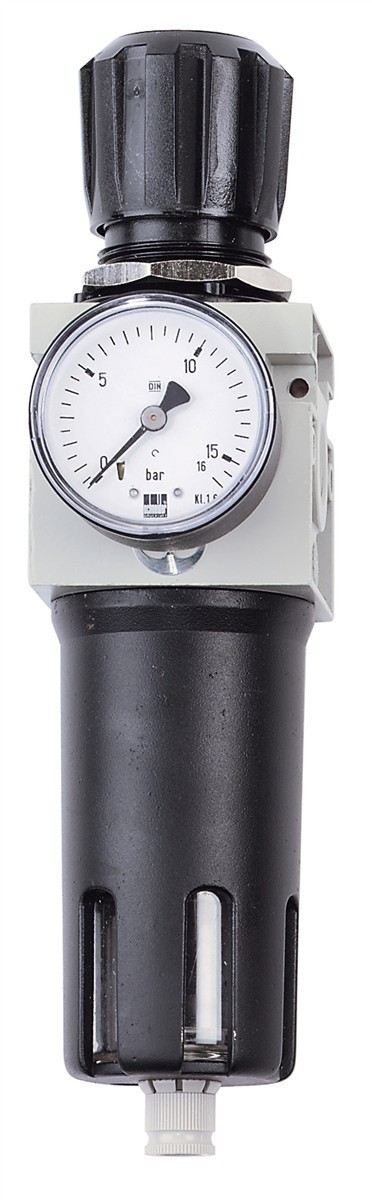

  Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden   Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 332 mm Maß D 80 mm Maß E 66 mm Kond.beh.Volumen 170 cm³ Maß C 80 mm

  Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial   Technische Daten Anschlussgewinde G 1"i Maß A 80 mm Maß B 260 mm Maß D 80 mm Maß E 66 mm Ölbehälter-Volumen 379 cm³ Maß C 80 mm

  Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial   Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 260 mm Maß D 80 mm Maß E 66 mm Ölbehälter-Volumen 379 cm³ Maß C 80 mm

  Filter

  Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden   Technische Daten Anschlussgewinde G 3/8"i Maß A 60 mm Maß B 245 mm Maß D 60 mm Maß E 52 mm Kond.beh.Volumen 45 cm³ Maß C 60 mm

Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 1/2"i

Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 3/8"i

Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden

Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden, integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 1/2"i Maß A 60 mm Maß B 130 mm Maß D 60 mm Maß E 46 mm Anschluss Manometer G 1/8"i Maß C 60 mm

  Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden   Technische Daten Anschlussgewinde G 1/4"i Maß A 42 mm Maß B 190 mm Maß D 42 mm Maß E 36 mm Kond.beh.Volumen 10 cm³ Maß C 42 mm

Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 3/8"i Maß A 60 mm Maß B 130 mm Maß D 60 mm Maß E 46 mm Anschluss Manometer G 1/8"i Maß C 60 mm

Filterregler mit RollmembraneHoher Durchfluss bei geringen DruckverlustenExzellente KondensatabscheidungHalbautomatikablassRMSA: Kondensatentleerung mit manuellem und automatischem Ablass im drucklosen Zustand360° Sichtbehälter Filterdruckregler AnschlussG1/4Regelbereich0-10 barEingangsdruckmax. 13 barFilter50 µm  Manometer AnschlussG1/8 rückseitigDurchmesser40 mmDruck0 - 10 bar/145 psiSkaleneinteilung0,5Klasse1,6Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht´s zum Schneider Ersatzteilkatalog Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche: Schneider Kompressoren Schneider Druckluft-Aufbereitung Schneider Druckluft-Verteilung Schneider Druckluft-Werkzeuge   Eigenschaften des Online-Katalogs: Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter Ersatzteile Detailansichten mit Zoomfunktion ermöglichen eine optimale Darstellung Stücklisten mit Einzelpositionen und Preisen für größtmögliche Transparenz Alle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage. !! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!Wir freuen uns auf Ihre Kontaktaufnahme.

  Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial   Technische Daten Anschlussgewinde G 3/8"i Maß A 60 mm Maß B 195 mm Maß D 60 mm Maß E 46 mm Ölbehälter-Volumen 150 cm³ Maß C 60 mm

  Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft Zweistufig mechanisch wirkender Filter mit 20 µm Als Reinigungsstufe vor dem Druckminderer Geringer Druckabfall Halbautomatische Entwässerung   Technische Daten Anschlussgewinde G 1/2"i Maß A 60 mm Maß B 180 mm Maß D 60 mm Maß E 46 mm Kond.beh.Volumen 45 cm³ Maß C 60 mm

  Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial   Technische Daten Anschlussgewinde G 1/4"i Maß A 42 mm Maß B 156 mm Maß D 42 mm Maß E 32 mm Ölbehälter-Volumen 50 cm³ Maß C 42 mm

  Maximale Abscheidung von Schmutzpartikeln und Kondensat durch zentrifugale Beschleunigung der Druckluft Zweistufig mechanisch wirkender Filter mit 20 µm Als Reinigungsstufe vor dem Druckminderer Geringer Druckabfall Halbautomatische Entwässerung   Technische Daten Anschlussgewinde G 3/8"i Maß A 60 mm Maß B 180 mm Maß D 60 mm Maß E 46 mm Kond.beh.Volumen 45 cm³ Maß C 60 mm

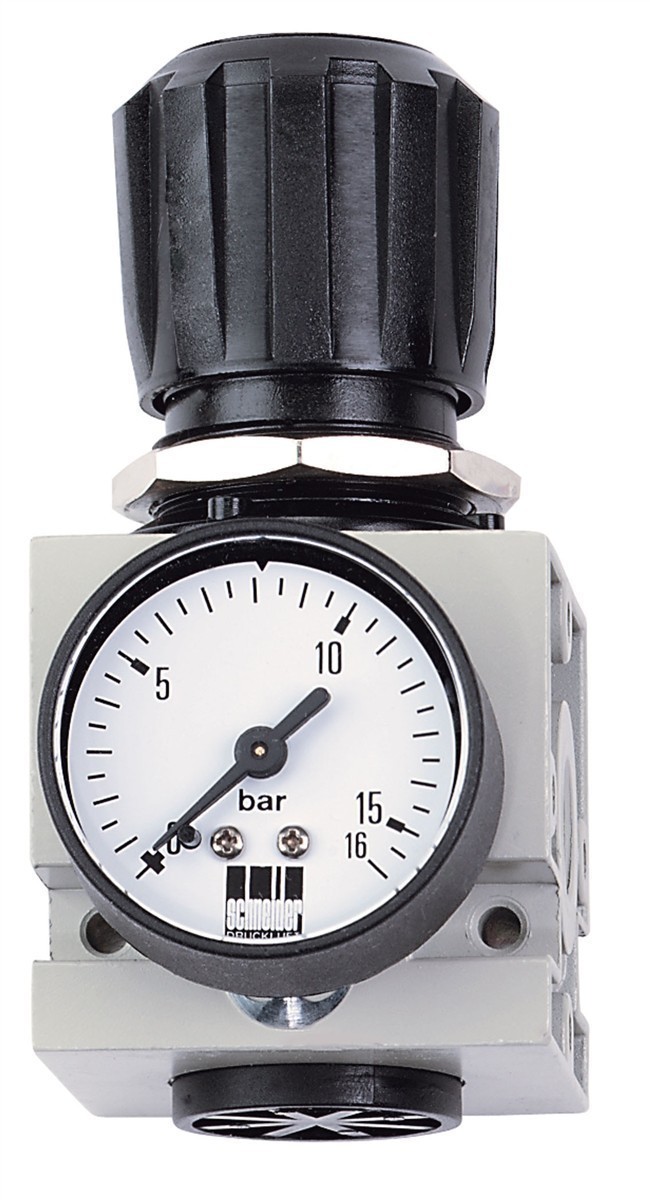

Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Technische Daten Anschlussgewinde G 1/4"i Maß A 42 mm Maß B 94 mm Maß D 42 mm Maß E 32 mm Anschluss Manometer G 1/8"i Maß C 42 mm

Fix und fertig: Der neue FAIRAIR Druckregler mit Manometer, Kupplung und Nippel zum einfachen Aufstecken! Mit dem neuen FAIRAIR Aufsteck-Druckminderer erhalten Sie einen flexibel einsetzbaren Druckregler mit Manometer und passenden Verbindungsstücken – perfekt für eine sichere und unkomplizierte Druckluftentnahme. Dafür haben wir Ihnen den FAIRAIR Aufsteck-Druckminderer bereits komplett vormontiert: Für das schnelle Aufstecken an Ihrer Druckluftzufuhr haben wir einen Messing-Stecknippel NW 7,2 G 1/4 außen verbunden. So können Sie Ihren FAIRAIR Aufsteck-Druckminderer jederzeit flexibel an Ihrem Kompressor-Abgang oder an der gewünschten Luftverteilerdose einstecken. Auf der gegenüberliegenden Seite befindet sich eine drehbare FAIRAIR Sicherheitskupplung G 1/4 mit Außengewinde NW 7,4 und Druckknopf-Ausführung. Das Herzstückstück des FAIRAIR Aufsteck-Druckminderers bildet der rücksteuerbare Membrandruckregler. Er verfügt über ein präzises Manometer vom Qualitätshersteller mit einer Anzeige bis 16 bar. Über ein arretierbares Handrad lässt sich der gewünschte Arbeitsdruck für den Einsatz Ihrer Druckluft-Werkzeuge zwischen 0,5 und 10 bar einfach einstellen. PLUG & PLAY: Mit dem FAIRAIR Aufsteck-Druckminderer erhalten Sie einen cleveren und direkt einsetzbaren Markenartikel zum fairen Preis. FAIRAIR – Einfach. Druckluft. Die Vorteile des FAIRAIR Aufsteck-Druckminderers Alles dran: Druckregler-Komplett-Set mit Manometer, Kupplung und Nippel Fertig vormontiert: von unseren FAIRAIR-Spezialisten konfektioniert und technisch geprüft Platzsparend gebaut: kompakter, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung Leicht bedienbar: bequeme Druckeinstellung und einfache Arretierung per Handrad Mit präzisem Manometer: für einen Regelbereich von 0,5 - 10 bar, PE max. 28 bar Mit Qualitäts-Sicherheitskupplung: Drehbar, mit Druckknopf und gemäß ISO 4414 Mit passendem Nippel: für Kupplungen NW 7,2 - 7,8, G 1/4 AG aus Messing blank Technische Daten Druckregler mit Manometer: Gewinde G 1/4 Eingangsdruck max. 28 bar Betriebstemperatur max. 0 °C Baugröße 0 Gehäuse Zink-Druckguss, silber lackiert Dichtmaterial NBR/TPU Mediumstemperatur max. 60 °C Umgebungstemperatur max. 60 °C Federhaube POM-Messing Durchfluss 340 l/min Regelbereich min. 0.5 bar Regelbereich max. 10 bar Manometeranzeige min. 0 bar Manometeranzeige max. 16 bar DN 5 Serie Standard-mini Durchflusswertmessung bei P1 = 8 bar, P2 = 6 bar und Druckab   Die drehbare FAIRAIR Sicherheitskupplung mit NW 7,4 und G 1/4 Außengewinde plus Messing-Stecknippel Zusammen mit Ihrem FAIRAIR Aufsteck-Druckminderer erhalten Sie die drehbare FAIRAIR Sicherheitskupplung aus eloxiertem Aluminium – bereits vormontiert und auf Dichtheit geprüft. Die Kupplung der Nennweite 7,4 besitzt einen 1/4 Zoll Anschluss außen –  für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Aber damit nicht genug: Auf der gegenüberliegenden Seite Ihres FAIRAIR Aufsteckdruckminderers haben wir einen praktischen Messing-Nippel zum Anschluss an Ihren Kompressor oder Ihre Luftverteilerdose montiert. Mehr Details zu beiden Verbindungsstücken finden Sie im Anschluss. Technische Daten Sicherheitskupplung: Teilenummer FA60011 D1 (Siehe Zeichnung) G 1/4 D2 (Siehe Zeichnung) 26 mm CH (Siehe Zeichnung) 21 mm L1 (Siehe Zeichnung) 6,5 mm L2 (Siehe Zeichnung) 70 mm Außengewinde G 1/4 Durchfluss (6 bar - ?p = 1 bar) 1.500 Nl/min Arbeitstemperatur [°C] - 20 / + 80° C Arbeitsdruck 0-12 bar Nenndurchmesser 7,4 mm Gewicht 124 g ISO Norm ISO 4414 Material Körper Aluminium eloxiert Material Gewindestück Messing vernickelt Material sonstige Bauteile Stahl/Edelstahl Material Dichtung NBR   Technische Daten Stecknippel: NW 7,2 - 7,8 Anschluss G 1/4 AG Länge 32 mm SW 17 mm Betriebsdruck 0 - 35 bar Mediums-/Umgebungstemp. -20 °C bis 100 °C

  Zur einfachen und schnellen Wandbefestigung

Bestehend aus Filterdruckminderer und Nebelöler Komplett montiert Regelbereich 0-12 bar Halbautomatische Entwässerung Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Die technischen Daten entsprechen denen der Einzelgeräte Wartungseinheit Technische Daten Anschlussgewinde G 3/4"i
