Druckluftaufbereitung von ABAC: So holen Sie das Beste aus Ihrer Druckluft
Kältetrockner, Filter, Kondensatableiter & Öl-Wasser-Trenner von ABAC – bei uns finden Sie alles für eine optimale Druckluftaufbereitung. Für trockene, saubere und betriebssichere Druckluft, ganz nach Ihren Anforderungen. Denn Wasser, Öl und Schmutzpartikel bedeuten Risiko für Ihre Technik und Ihre Produktion. Egal ob Industrie, Werkstatt oder Labor: Mit unseren ABAC-Produkten zur Druckluftaufbereitung erreichen Sie genau die Qualität, die Ihre Anwendung braucht.
Sofort verfügbar
35
%
ABAC Wasserabscheider Typ WS 42 (G1/4)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 42 (G1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 42 (G1/4): Durchflussleistung max (l/min) *702Durchflussleistung max (m3/h) *42Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeW3Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
ABAC Industrie- Mikrofilter Typ FC 10 (G1/8)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 10 (G1/8) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 10 (G1/8): Durchflussleistung max (l/min) *168Durchflussleistung max (m3/h) *10Betriebsdruck max (bar)16Druckluft Anschluss (")G1/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF1Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
ABAC Industrie- Feinfilter Typ FG 25 (G1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 25 (G1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
9 x sofort verfügbar
30
%
Kondensatableiter CSED 0222C bis 6,3 m³/min Kompressorleistung
Die qualitativ hochwertigen Kondensatableiter der Baureihe CSED, entfernen zuverlässig und effizient Feuchtigkeit aus Ihrem Druckluftsystem. Die sensorgesteuerten elektronischen Kondensatableiter arbeiten verlustfrei und lassen Kondensat nur bei Bedarf ab, ohne dass gleichzeitig Druckluft entweicht.
Kondensat in der Druckluft ist nicht nur schädlich für pneumatische Komoponenten und Werkzeuge, sondern verursacht auch Korrosion in den Rohrleitungen. Mit der Verwendung dieser zuverlässigen Kondensatableiter schützen sie ihre Druckluftinstallation und sparen auch noch Energie.
Produktvorteile CSED 0222C:
Automatisch gesteuerter Kondensatablass, kein Druckluftverlust
Potentialfreier Kontakt zum Auslösen eines Alarms bei Störungen (für Stecker M12, 4-polig, nicht im Lieferumfang enthalten)
Prüftaste zum manuellen Ablassen
Einfache mechanische und elektrische Anschlüsse
Technische Daten CSED 0222C:
Betriebsdruck (bar)
0,2 - 16
Für Kompressorleistung * (m3/h)
378
Für Kompressorleistung * (l/min)
6300
Für Kältetrocknerleistung ** (m3/h)
756
Für Kältetrocknerleistung ** (l/min)
12600
Temperaturbereich (°C)
1 - 60
Elektrischer Anschluss (V / Hz)
230 / 50 AC
Druckluftanschluss oben
1/2" ig
Kondensatablass (mm)
12
L x B x H (mm)
160 x 69 x 107
Gewicht (kg)
0,5
* Druckluftleistung wenn nach Kompressor montiert ohne Vorabscheidung
** passend zu Kältetrocknerleistung mit Vorabscheidung
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%

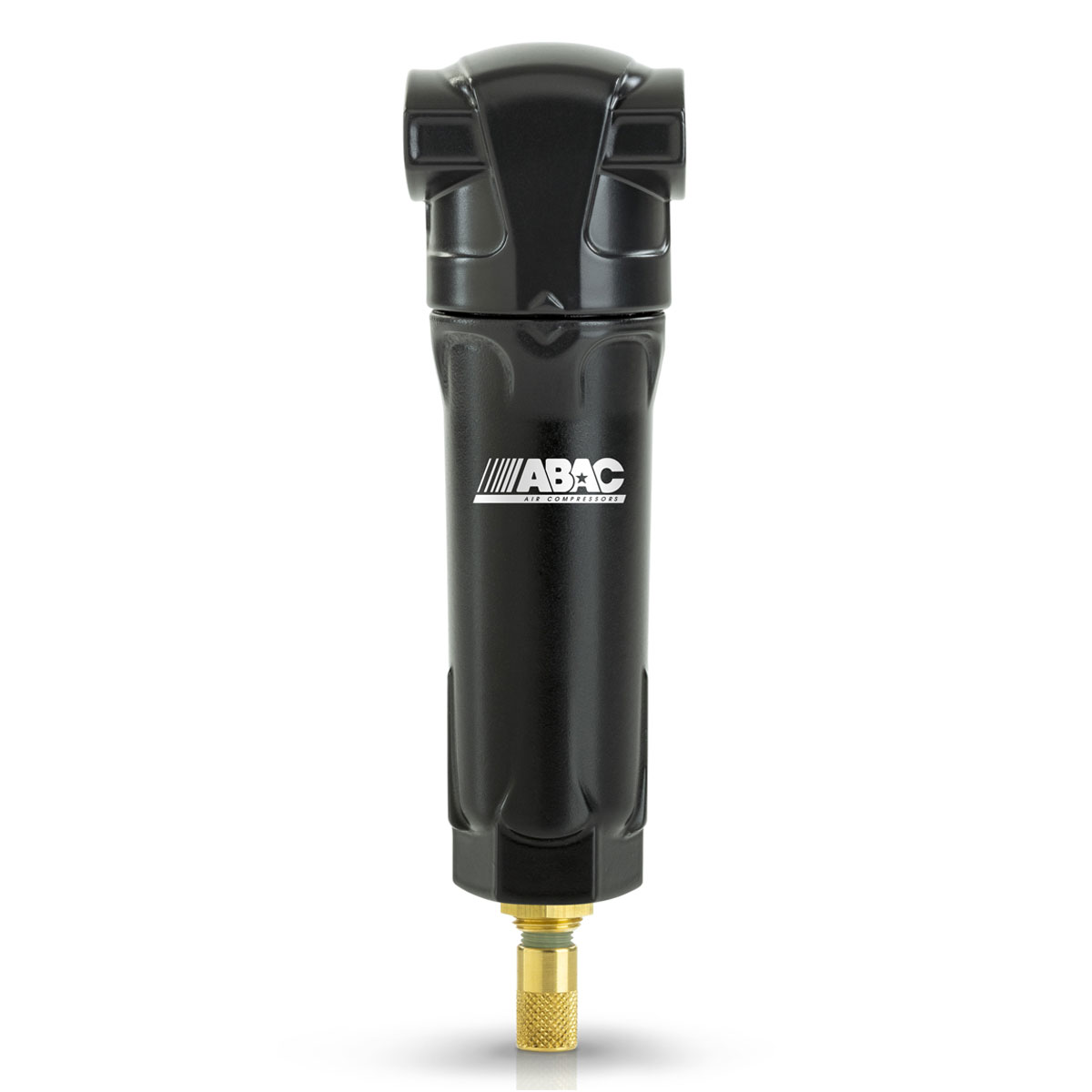

ABAC Wasserabscheider Typ WS 25 (G1/4)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 25 (G1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeW2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
ABAC Industrie- Mikrofilter Typ FC 25 (G1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 25 (G1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
ABAC Industrie- Vorfilter Typ FP 25 (G1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 25 (G1/4) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
ABAC Industrie- Aktivkohlefilter Typ FV 25 (G1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 25 (G1/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungHandablassGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 32E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
Schneider-Öl-Wasser-Separator OWS-ÖWAMAT 10 DGKH601001
Öl-Wasser-Separator Öwamat
Technische Daten
für Ansaugleistung
2400/1700 l/min
Gewicht
3,5 kg
Abmessungen (BxTxH)
290x222x528 mm
Sofort verfügbar
28
%

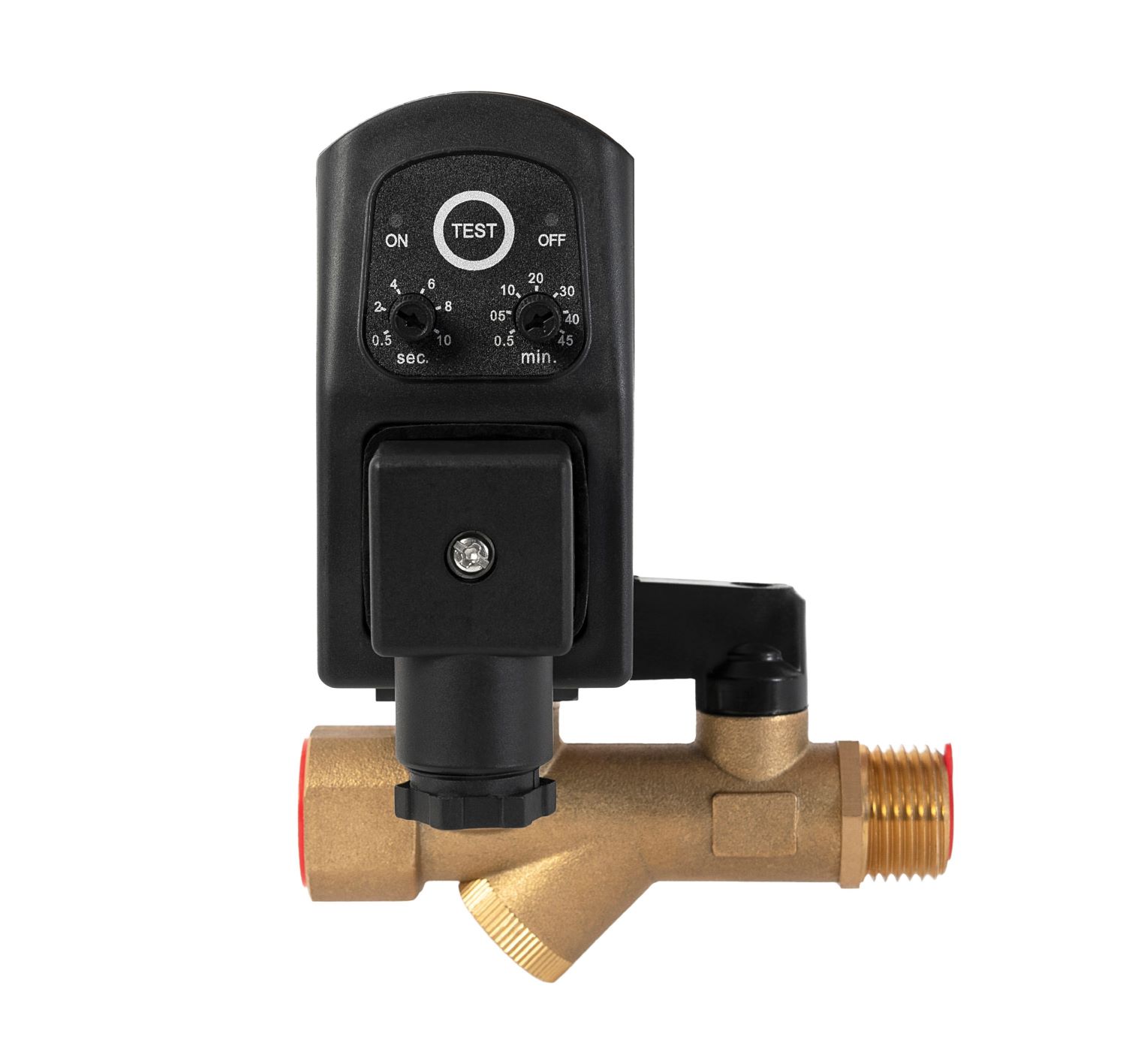

Zeitgesteuerter Kondensatableiter CSTD016
Der kompakte und effiziente CondenSmart Timer Drain CSTD016 von Walker Filtration wurde entwickelt, um ölverunreinigtes Kondensat zyklisch aus der Druckluft zu entfernen. . Das integrierte Sieb fängt feste Partikel auf, um zu verhindern, dass sich Verunreinigungen im Magnetventil verfangen. Das interne Kugelventil unterbricht den Kondensatfluss zum Sieb, wenn eine Wartung erforderlich ist, und verhindert so Gerätestörungen oder -schäden. Mithilfe intelligenter Technologie kann der CondenSmart Timer Drain so programmiert werden, dass er dem Kondensatfluss in Ihrem System entspricht, ohne dass häufige Gerätewartungen oder ständige Überwachung erforderlich sind.
Produktvorteile CSTD016:
Kleine Größe und doppeltes Einlassgewinde (½" M und ¼" F) erleichtern die Integration des Geräts in vorhandene Kondensatsysteme
Einfache Einstellung von Intervall und Ablaßzeit
Testknopf zur Prüfung der korrekten Funktion
Technische Daten CSTD016:
Betriebsdruck (bar)
16
Temperaturbereich (°C)
1 - 80
Elektrischer Anschluss (V / Hz)
230 / 50 AC
Druckluftanschluss Eintritt
1/2"
Kondensatablass Austritt
1/2"
L x B x H (mm)
95 x 88 x 132
Gewicht (kg)
0,55
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
33
%
ABAC Kältetrockner COOL 21 | 230V-50Hz 21m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen?
Der Kältetrockner COOL 21 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.
Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.
Produktvorteile:
Platzsparende, vertikale Bauform
Umweltfreundliches Kältemittel der neusten Generation
Einfaches Design
Technische Daten COOL 21:
Nennleistung (l/min) *
350
Nennleistung (m3/h) *
21
Drucktaupunkt (°C) *
7
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 40
Kältemittel
R513A, Füllmenge 0.12 kg
Leistungsaufnahme (kW) *
0,13
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
233 x 550 x 561
Druckluftanschluss
G 1/2"
Kondensatanschluss (mm)
10
Gewicht (kg)
19
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1,00
0,92
0,84
0,80
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1,00
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1,00
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
38
%
ABAC Wasserabscheider Typ WS 1189 (G2)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 1189 (G2) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeW11Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 32E= 100* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
38
%
ABAC Industrie- Mikrofilter Typ FC 1189 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 1189 (G2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)5,5GehäusegrößeF14Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 708D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
27
%

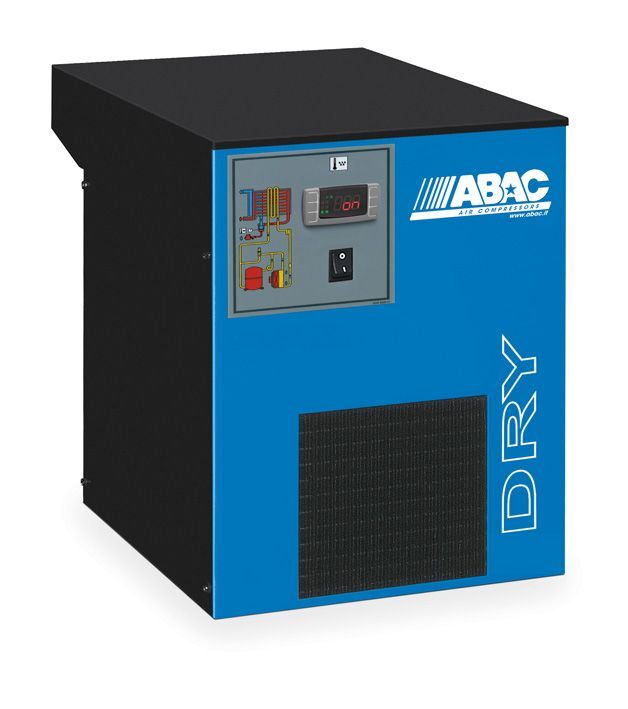

ABAC Kältetrockner DRY 20 | PDP 4°C 20m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 20 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung. Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.Produktvorteile:Kompaktes Design, einfach zu installierenUmweltfreundliches Kältemittel der neusten GenerationDigitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrigElektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermiedenTechnische Daten ABAC DRY 20: Nennleistung (l/min) *333Nennleistung (m3/h) *20Drucktaupunkt (°C) *4Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 43KältemittelR513A, Füllmenge 0,15 kgLeistungsaufnahme (kW) *0,13Elektroanschluss (V / Hz)230 / 50L x B x H mm493 x 350 x 450Druckluftanschluss3/4" M mit Adapter 1/2" MKondensatanschluss (mm)10Gewicht (kg)19* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f110,920,840,8Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,2410,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,9611,031,051,081,121,141,17Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
Schneider Öl-Wasser-Trenngeräte D-ES 383
Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz
Äußerst effizient - automatische Trennung und mehrstufige Reinigung
Kostengünstige Lösung durch eigene Aufbereitung
Zweistufige Filterung mit Polypropylen und Aktivkohle
Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10 mg/l am Auslass
Sowohl Öl als auch stabile Emulsionen können getrennt werden
Wartungsintervall von 4.000 Stunden Polypropylen-Filter (Stufe 1) und Aktivkohle-Einheit (Stufe 2) können einfach getauscht werden
Referenzbedingungen:
Relative Luftfeuchtigkeit
60%
Lufeinlasstemperatur
25°C
Betriebsstunden pro Tag
12 Std
Effektiver Betriebsdruck7 bar
(102 psi)
Technische Daten
Typ
für Liefermenge Kompressor (l/min)
Gewicht (kg)
Anschlüsse
Abmessungen (BxTxH)
Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter
Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter
Kondensateinlass
Wasserauslass
D-ES 54
900
720
1,2
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 113
1.860
1.500
1,5
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 225
3.780
3.000
5,8
2 x ½“i
½“i
390x278x428
D-ES 383
6.360
5.100
7,7
2 x ½“i
½“i
397x286x507
D-ES 765
12.780
10.200
13,1
2 x ¾“i
¾“i
490x396x576
„Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit
Korrekturfaktoren
Korrekturfaktoren:
% / °C / Std.
50
60
70
80
90
40
Relative Feuchtigkeit
%
50
60
70
80
90
Korrekturfaktor
1,10
1,00
0,85
0,74
0,66
Umgebungstemperatur
°C
15
20
25
30
35
40
Korrekturfaktor
1,33
1,17
1,00
0,76
0,50
0,30
Betriebsstunden pro Tag
Std.
12
14
16
18
20
24
Korrekturfaktor
1
0,86
0,75
0,67
0,60
0,50
Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
Sofort verfügbar
27
%
ABAC Kältetrockner DRY 45 | PDP 4°C 36m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 45 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 45:
Nennleistung (l/min) *
600
Nennleistung (m3/h) *
36
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,17 kg
Leistungsaufnahme (kW) *
0,164
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
493 x 350 x 450
Druckluftanschluss
3/4" M mit Adapter 1/2" M
Kondensatanschluss (mm)
10
Gewicht (kg)
19
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 36 | 230V-50Hz 36m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen?
Der Kältetrockner COOL 36 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.
Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.
Produktvorteile:
Platzsparende, vertikale Bauform
Umweltfreundliches Kältemittel der neusten Generation
Einfaches Design
Technische Daten COOL 36:
Nennleistung (l/min) *
600
Nennleistung (m3/h) *
36
Drucktaupunkt (°C) *
7
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 40
Kältemittel
R513A, Füllmenge 0.12 kg
Leistungsaufnahme (kW) *
0,14
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
233 x 550 x 561
Druckluftanschluss
G 1/2"
Kondensatanschluss (mm)
10
Gewicht (kg)
19
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1,00
0,92
0,84
0,80
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1,00
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1,00
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
27
%
ABAC Kältetrockner DRY 60 | PDP 4°C 51m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 60 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 60:
Nennleistung (l/min) *
850
Nennleistung (m3/h) *
51
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,29 kg
Leistungsaufnahme (kW) *
0,19
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
493 x 350 x 450
Druckluftanschluss
3/4" M mit Adapter 1/2" M
Kondensatanschluss (mm)
10
Gewicht (kg)
20
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
27
%
ABAC Kältetrockner DRY 85 | PDP 4°C 72m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 85 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 85:
Nennleistung (l/min) *
1200
Nennleistung (m3/h) *
72
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,35 kg
Leistungsaufnahme (kW) *
0,266
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
493 x 350 x 450
Druckluftanschluss
3/4" M mit Adapter 1/2" M
Kondensatanschluss (mm)
10
Gewicht (kg)
25
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
27
%
ABAC Kältetrockner DRY 130 | PDP 4°C 110m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 130 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 130:
Nennleistung (l/min) *
1824
Nennleistung (m3/h) *
110
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,5 kg
Leistungsaufnahme (kW) *
0,284
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
493 x 350 x 450
Druckluftanschluss
3/4" M mit Adapter 1/2" M
Kondensatanschluss (mm)
10
Gewicht (kg)
27
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
33
%
ABAC Kältetrockner COOL 51 | 230V-50Hz 51m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen?
Der Kältetrockner COOL 51 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.
Produktvorteile:
Platzsparende, vertikale Bauform
Umweltfreundliches Kältemittel der neusten Generation
Einfaches Design
Technische Daten COOL 51:
Nennleistung (l/min) *
850
Nennleistung (m3/h) *
51
Drucktaupunkt (°C) *
7
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 40
Kältemittel
R513A, Füllmenge 0.12 kg
Leistungsaufnahme (kW) *
0,17
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
233 x 550 x 561
Druckluftanschluss
G 1/2"
Kondensatanschluss (mm)
10
Gewicht (kg)
19
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°CBei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
45
Korrekturfaktor f1
1,00
0,92
0,84
0,80
-
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1,00
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1,00
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
29
%

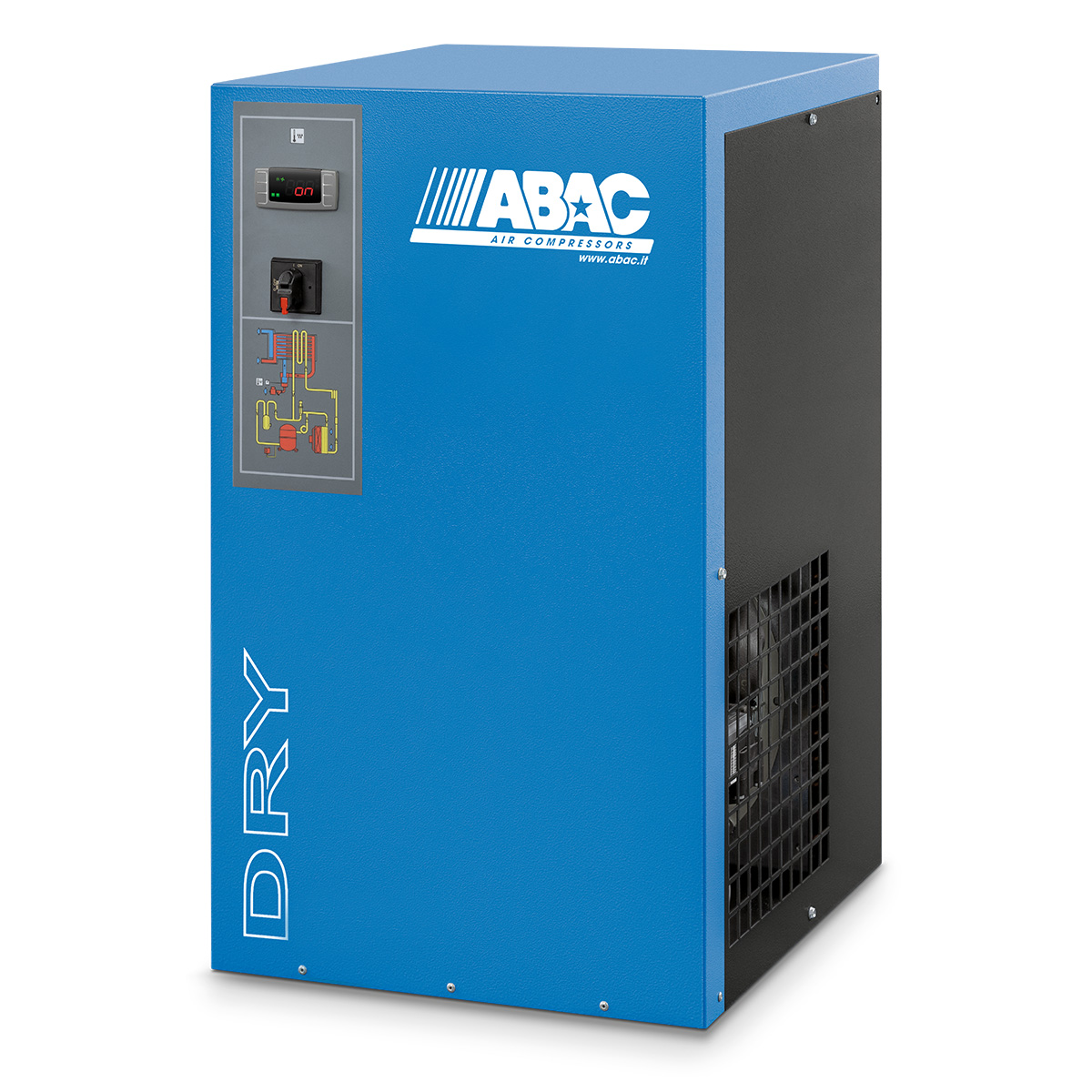

ABAC Kältetrockner DRY 165 | PDP 4°C 141m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 165 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 165:
Nennleistung (l/min) *
2350
Nennleistung (m3/h) *
141
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
14
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,33 kg
Leistungsaufnahme (kW) *
0,67
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
497 x 370 x 764
Druckluftanschluss
1" IG
Kondensatanschluss (mm)
10
Gewicht (kg)
27
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
31
%
ABAC Kältetrockner DRY 210 | PDP 4°C 180m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 210 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 210:
Nennleistung (l/min) *
3000
Nennleistung (m3/h) *
180
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,3 kg
Leistungsaufnahme (kW) *
0,72
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
497 x 370 x 764
Druckluftanschluss
G 1" IG
Kondensatanschluss (mm)
10
Gewicht (kg)
44
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
Schneider Öl-Wasser-Trenngeräte D-ES 225
Umweltgerechte Entsorgung von Kondensat nach dem Wasserhaushaltsgesetz
Äußerst effizient - automatische Trennung und mehrstufige Reinigung
Kostengünstige Lösung durch eigene Aufbereitung
Zweistufige Filterung mit Polypropylen und Aktivkohle
Hohe Reinheit des aufbereiteten Kondensats mit einem Ölgehalt von nur 10 mg/l am Auslass
Sowohl Öl als auch stabile Emulsionen können getrennt werden
Wartungsintervall von 4.000 Stunden anschließend wird die komplette Einheit getauscht
Referenzbedingungen:
Relative Luftfeuchtigkeit
60%
Lufeinlasstemperatur
25°C
Betriebsstunden pro Tag
12 Std
Effektiver Betriebsdruck7 bar
(102 psi)
Technische Daten
Typ
für Liefermenge Kompressor (l/min)
Gewicht (kg)
Anschlüsse
Abmessungen (BxTxH)
Max. Kapazität – Gemäßigtes Klima mit Trockner und Filter
Max. Kapazität – Gemäßigtes Klima ohne Trockner und Filter
Kondensateinlass
Wasserauslass
D-ES 54
900
720
1,2
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 113
1.860
1.500
1,5
6 mm (1/4“)
10 mm (3/8“)
250x147x216
D-ES 225
3.780
3.000
5,8
2 x ½“i
½“i
390x278x428
D-ES 383
6.360
5.100
7,7
2 x ½“i
½“i
397x286x507
D-ES 765
12.780
10.200
13,1
2 x ¾“i
¾“i
490x396x576
„Mildes Klima“ bezieht sich auf eine Umgebungstemperatur von 25 °C (77 ºF) bei 60 % relativer Luftfeuchtigkeit
Korrekturfaktoren
Korrekturfaktoren:
% / °C / Std.
50
60
70
80
90
40
Relative Feuchtigkeit
%
50
60
70
80
90
Korrekturfaktor
1,10
1,00
0,85
0,74
0,66
Umgebungstemperatur
°C
15
20
25
30
35
40
Korrekturfaktor
1,33
1,17
1,00
0,76
0,50
0,30
Betriebsstunden pro Tag
Std.
12
14
16
18
20
24
Korrekturfaktor
1
0,86
0,75
0,67
0,60
0,50
Tipp: Druckluftkondensat besteht oft zu 99 % aus Wasser und 1 % aus Öl. Deshalb ist die Kondensataufbereitung durch Öl-Wasser-Trennsysteme immer günstiger als die kostenintensive Entsorgung über Fachfirmen.
