Druckluftaufbereitung von ABAC: So holen Sie das Beste aus Ihrer Druckluft
Kältetrockner, Filter, Kondensatableiter & Öl-Wasser-Trenner von ABAC – bei uns finden Sie alles für eine optimale Druckluftaufbereitung. Für trockene, saubere und betriebssichere Druckluft, ganz nach Ihren Anforderungen. Denn Wasser, Öl und Schmutzpartikel bedeuten Risiko für Ihre Technik und Ihre Produktion. Egal ob Industrie, Werkstatt oder Labor: Mit unseren ABAC-Produkten zur Druckluftaufbereitung erreichen Sie genau die Qualität, die Ihre Anwendung braucht.
Sofort verfügbar
27
%
ABAC Kältetrockner DRY 25 | PDP 4°C 25m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 25 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung. Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.Produktvorteile:Kompaktes Design, einfach zu installierenUmweltfreundliches Kältemittel der neusten GenerationDigitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrigElektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermiedenTechnische Daten ABAC DRY 25: Nennleistung (l/min) *417Nennleistung (m3/h) *25Drucktaupunkt (°C) *4Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 43KältemittelR513A, Füllmenge 0,17 kgLeistungsaufnahme (kW) *0,164Elektroanschluss (V / Hz)230 / 50L x B x H mm493 x 350 x 450Druckluftanschluss3/4" M mit Adapter 1/2" MKondensatanschluss (mm)10Gewicht (kg)19* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f110,920,840,8Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,2410,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,9611,031,051,081,121,141,17Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 110 | 230V-50Hz 110m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen?
Der Kältetrockner COOL 110 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.
Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.
Produktvorteile:
Platzsparende, vertikale Bauform
Umweltfreundliches Kältemittel der neusten Generation
Einfaches Design
Technische Daten COOL 110:
Nennleistung (l/min) *
1833
Nennleistung (m3/h) *
110
Drucktaupunkt (°C) *
7
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 40
Kältemittel
R513A, Füllmenge 0,2 kg
Leistungsaufnahme (kW) *
0,3
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
233 x 550 x 561
Druckluftanschluss
G 1/2"
Kondensatanschluss (mm)
10
Gewicht (kg)
25
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1,00
0,92
0,84
0,80
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1,00
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1,00
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 72 | 230V-50Hz 72m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 72 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 72: Nennleistung (l/min) *1200Nennleistung (m3/h) *72Drucktaupunkt (°C) *7Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 40KältemittelR513A, Füllmenge 0,2 kgLeistungsaufnahme (kW) *0,29Elektroanschluss (V / Hz)230 / 50L x B x H mm233 x 550 x 561DruckluftanschlussG 1/2"Kondensatanschluss (mm)10Gewicht (kg)20* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
35
%
ABAC Industrie- Feinfilter Typ FG 119 (G1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 119 (G1/2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 119 (G1/2): Durchflussleistung max (l/min) *1986Durchflussleistung max (m3/h) *119Betriebsdruck max (bar)16Druckluft Anschluss (")G1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF6Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
34
%

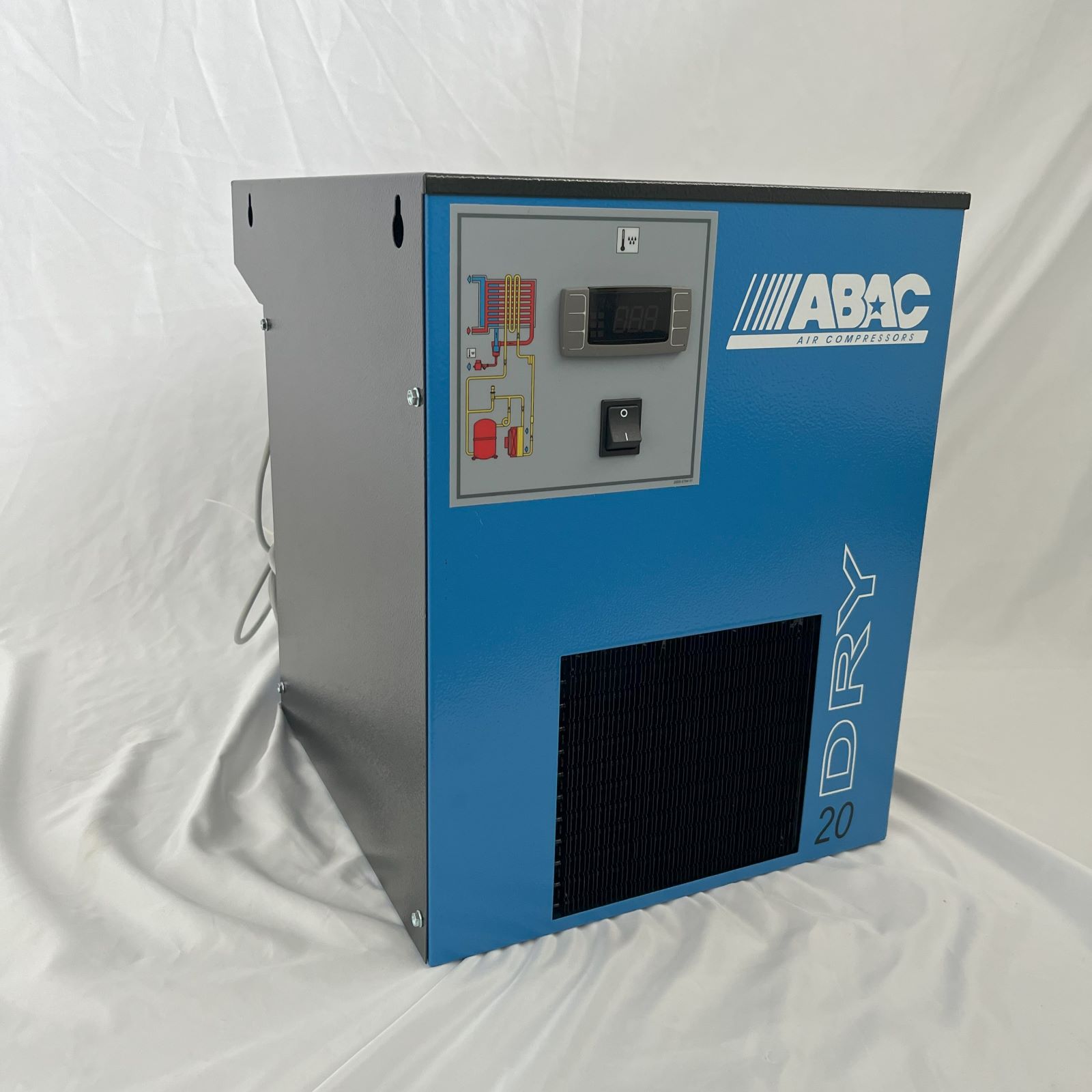

B-WARE ABAC Kältetrockner DRY 20 | PDP 4°C 16m³/h SN ITJ909734
B-Ware. Neuwertiger Kältetrockner mit kleinen Kratzern am Gehäuse (siehe Bild). Baujahr 2025.
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 20 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 20:
Nennleistung (l/min) *
267
Nennleistung (m3/h) *
16
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,15 kg
Leistungsaufnahme (kW) *
0,13
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
493 x 350 x 450
Druckluftanschluss
3/4" M mit Adapter 1/2" M
Kondensatanschluss (mm)
10
Gewicht (kg)
19
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Industrie- Vorfilter Typ FP 765 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 765 (G2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
35
%
ABAC Industrie- Mikrofilter Typ FC 119 (G1/2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 119 (G1/2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 119 (G1/2): Durchflussleistung max (l/min) *1986Durchflussleistung max (m3/h) *119Betriebsdruck max (bar)16Druckluft Anschluss (")G1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF6Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
39
%
ABAC Industrie- Aktivkohlefilter Typ FV 212 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 212 (G3/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 212 (G3/4): Durchflussleistung max (l/min) *3534Durchflussleistung max (m3/h) *212Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungHandablass mit AdapterGewicht (kg)2GehäusegrößeF9Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 371D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Industrie- Aktivkohlefilter Typ FV 1189 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 1189 (G2) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungHandablass mit AdapterGewicht (kg)5,5GehäusegrößeF14Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 708D= 42E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
39
%
ABAC Industrie- Aktivkohlefilter Typ FV 765 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 765 (G2) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungHandablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 42E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Industrie- Mikrofilter Typ FC 476 (G1 1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 476 (G1 1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 476 (G1 1/4): Durchflussleistung max (l/min) *7932Durchflussleistung max (m3/h) *476Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF11Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
ABAC Industrie- Mikrofilter Typ FC 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 144 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Wasserabscheider Typ WS 476 (G1 1/4)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 476 (G1 1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 476 (G1 1/4): Durchflussleistung max (l/min) *7932Durchflussleistung max (m3/h) *476Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeW9Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 32E= 80* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
ABAC Wasserabscheider Typ WS 10 (G1/8)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 10 (G1/8) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 10 (G1/8): Durchflussleistung max (l/min) *168Durchflussleistung max (m3/h) *10Betriebsdruck max (bar)16Druckluft Anschluss (")G1/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeW1Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 129 | 230V-50Hz 129m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 129 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 129: Nennleistung (l/min) *2150Nennleistung (m3/h) *129Drucktaupunkt (°C) *7Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 40KältemittelR513A, Füllmenge 0,35 kgLeistungsaufnahme (kW) *0,32Elektroanschluss (V / Hz)230 / 50L x B x H mm233 x 550 x 561DruckluftanschlussG 3/4"Kondensatanschluss (mm)10Gewicht (kg)27* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 246 | 230V-50Hz 246m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 246 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 246: Nennleistung (l/min) *4100Nennleistung (m3/h) *246Drucktaupunkt (°C) *7Betriebsdruck max (bar)13Umgebungstemperatur min - max (°C)5 - 40KältemittelR513A, Füllmenge 0,55 kgLeistungsaufnahme (kW) *0,74Elektroanschluss (V / Hz)230 / 50L x B x H mm310 x 706 x 994DruckluftanschlussG 1 1/2"Kondensatanschluss (mm)10Gewicht (kg)55* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%

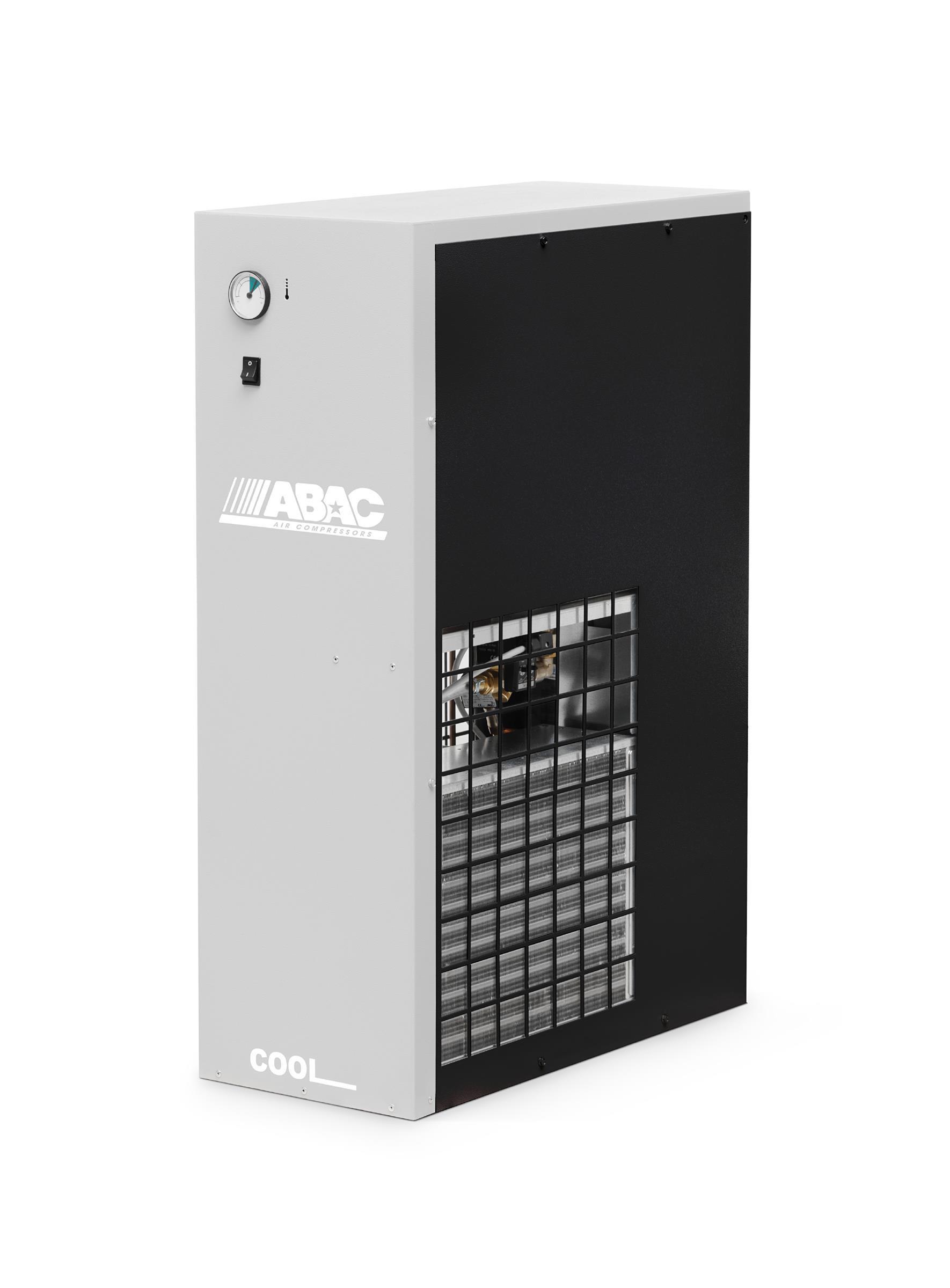

ABAC Kältetrockner COOL 390 | 230V-50Hz 390m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 390 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 390: Nennleistung (l/min) *6500Nennleistung (m3/h) *390Drucktaupunkt (°C) *7Betriebsdruck max (bar)13Umgebungstemperatur min - max (°C)5 - 40KältemittelR410A, Füllmenge 0,65 kgLeistungsaufnahme (kW) *0,67Elektroanschluss (V / Hz)230 / 50L x B x H mm310 x 706 x 994DruckluftanschlussG 1 1/2"Kondensatanschluss (mm)10Gewicht (kg)61* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%

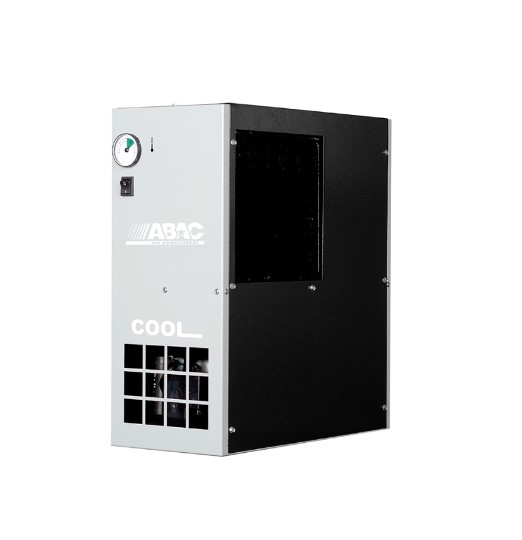

ABAC Kältetrockner COOL 180 | 230V-50Hz 180m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 180 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 180: Nennleistung (l/min) *3000Nennleistung (m3/h) *180Drucktaupunkt (°C) *7Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 40KältemittelR513A, Füllmenge 0,4 kgLeistungsaufnahme (kW) *0,42Elektroanschluss (V / Hz)230 / 50L x B x H mm233 x 550 x 561DruckluftanschlussG 1"Kondensatanschluss (mm)10Gewicht (kg)30* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 462 | 230V-50Hz 462m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 462 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 462: Nennleistung (l/min) *7700Nennleistung (m3/h) *462Drucktaupunkt (°C) *7Betriebsdruck max (bar)13Umgebungstemperatur min - max (°C)5 - 40KältemittelR410A, Füllmenge 0,65 kgLeistungsaufnahme (kW) *0,86Elektroanschluss (V / Hz)230 / 50L x B x H mm310 x 706 x 994DruckluftanschlussG 1 1/2"Kondensatanschluss (mm)10Gewicht (kg)61* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 216 | 230V-50Hz 216m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 216 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 216: Nennleistung (l/min) *3600Nennleistung (m3/h) *216Drucktaupunkt (°C) *7Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 40KältemittelR513A, Füllmenge 0,55 kgLeistungsaufnahme (kW) *0,68Elektroanschluss (V / Hz)230 / 50L x B x H mm310 x 706 x 994DruckluftanschlussG 1"Kondensatanschluss (mm)10Gewicht (kg)49* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
33
%
ABAC Kältetrockner COOL 312 | 230V-50Hz 312m³/h
Sie benötigen eine kostengünstige Lösung um ihre Druckluftverbraucher vor Feuchtigkeit zu schützen? Der Kältetrockner COOL 312 von ABAC ist dank seines effizienten und umweltfreundlichen Kältemittels sowie der kompakten Grösse die ideale Lösung für Handwerk und industrielle Anwendungen ohne erhöhte Anforderungen.Für eine sichere Funktion empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter installiert werden, um zusätzlich Feinstaub und Restölpartikeln aus der Druckluft zu entfernen.Produktvorteile:Platzsparende, vertikale BauformUmweltfreundliches Kältemittel der neusten GenerationEinfaches Design Technische Daten COOL 312: Nennleistung (l/min) *5200Nennleistung (m3/h) *312Drucktaupunkt (°C) *7Betriebsdruck max (bar)13Umgebungstemperatur min - max (°C)5 - 40KältemittelR410A, Füllmenge 0,64 kgLeistungsaufnahme (kW) *0,63Elektroanschluss (V / Hz)230 / 50L x B x H mm310 x 706 x 994DruckluftanschlussG 1 1/2"Kondensatanschluss (mm)10Gewicht (kg)58* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f11,000,920,840,80Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,241,000,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,961,001,031,051,081,121,141,17 Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Industrie- Vorfilter Typ FP 1189 (G2)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 1189 (G2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)5,5GehäusegrößeF14Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 708D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Industrie- Vorfilter Typ FP 476 (G1 1/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 476 (G1 1/4) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 476 (G1 1/4): Durchflussleistung max (l/min) *7932Durchflussleistung max (m3/h) *476Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF11Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
38
%
ABAC Wasserabscheider Typ WS 545 (G1 1/2)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 545 (G1 1/2) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeW10Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 32E= 80* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
